概述

    DFW型歐式普通電纜分支箱是近幾年來廣泛用于電力配網系統中的電纜化工程設備，它的主要特點是雙向開門，利用絕緣穿墻套管作為連接母排，具有長度小，電纜排列清楚，三芯電纜不需大跨度交叉等顯著優點。一般采用額定電流630A，螺栓固定連接電纜接頭。所采用的電纜接頭符合DIN47636標準。

基本技術參數

額定電壓：12KV
額定電流：630A
額定短時耐受電流(值)：20(3s)KA
額定峰值受電流：50(0.3s)KA
額定熱穩定電流：20(3s)KA
額定動穩定電流(峰值)：50(0.3s)KA
局部放電：≤10(試驗電壓  Test  voltage 13kV)
適用電纜截面：≤400
殼體防護等級：IP33

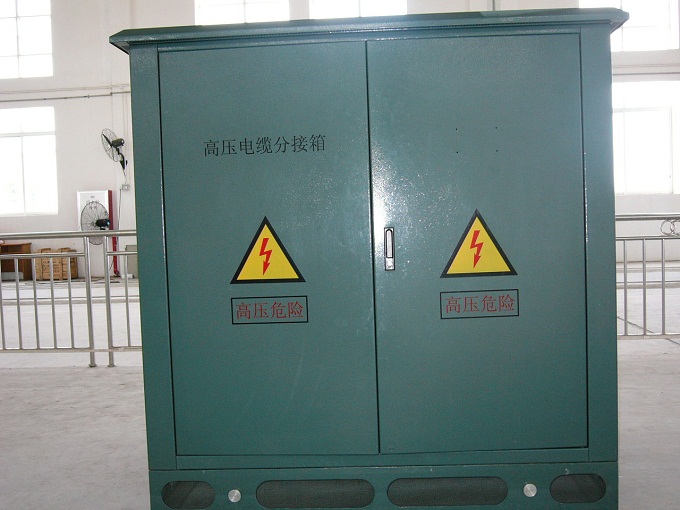

電纜分支箱展示
